Rangkaian Seri dan Paralel Kapasitor

Dalam dunia elektronika nilai kapasitor terdiri dari beberapa nanofarad sampai ratusan farad. Sehingga produsen kapasitor tidak mungkin menyediakan nilai kapasitor yang kita inginkan. Pada kondisi tertentu seorang penghobi elektronika atau teknisi harus melakukan beberapa variasi rangkaian agar mendapat nilai kapasitor yang kita inginkan.

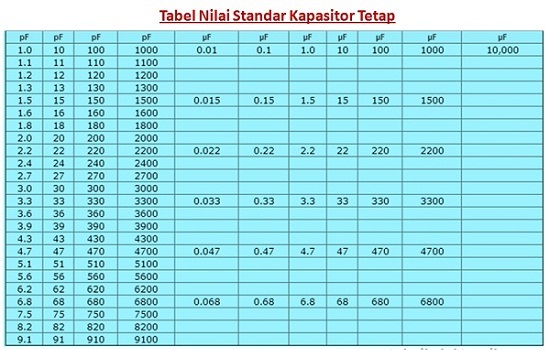

Berikut adalah daftar tabel nilai kapasitansi yang ada di pasaran:

Dapat dilihat di daftar diatas setidaknya hanya ada sekitar 133 nilai kapasitor yang ada dipasaran. Sehingga perlu membuat rangkaian seri atau paralel, untuk mendapatkan kapacitor yang dibutuhkan. Berbeda dengan rangkaian resistor nilai kapacitor akan menjadi lebih rendah apabila dirangkai secara seri dan akan bertambah besar jika dirangkai secara paralel.

Rangkaian Seri Kapacitor

Rangkaian seri kapacitor adalah rangkaian kapasitor yang terdiri dari dua atau lebih kapasitor yang dirangkai secara seri.

Gambar rangkaian seri kapasitor

Dengan rangkaian seri ini kita dapat menentukan nilai kapasitor pengganti yang kita inginkan dengan menggunakan rumus:

1/C seri = 1/C1 + 1/C2.....+ 1/Cn..

Dimana:
C seri = adalah nilai kapasitor pengganti yang kita inginkan
C1 = nilai kapasitor ke-1`
C2 = nilai kapasitor ke-2
Cn = nilai kapasitor ke-n




Rangkaian Paralel Kapasitor

Rangkaian paralel kapacitor adalah rangkaian kapasitor yang terdiri dari dua atau lebih kapasitor yang dirangkai secara paralel. Dengan menggunakan rangkaian ini kita mendapat nilai kapasitor yang lebih besar ketika merangkai dengan cara paralel. Berikut adalah rangkaian dan rumus untuk mendapat nilai kapsitor pengganti.

Dimana:
C total = adaah nilai penjumlahan Kapasitor
C1 = adalah nilai kapasitor ke-1
C2 = adalah nilai kapasitor ke-2
C3 = adalah nilai kapasitor ke-3

Rangkaian Seri Dan Paralel Resistor

Rangkaian Seri Resistor

Rangkaian seri resistor adalah sebuah rangkaian yang terdiri dari dua atau beberapa resistor yang dirangkai secara sejajar atau berbentuk seri. Dengan rangkaian ini kita mendapat Resistor Pengganti yang kita inginkan.

Gambar Rengkaian Seri Resistor

Rumus dari rangkaian seri adalah:
Rseri= R1+R2+R3+....R..

Dimana:
Rseri = R total yang didapatkan dengan menjumlah resistor yang dirangkai secara seri.
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3

Contoh Kasus:
Seorang Teknisi tidak menemukan resistor 4 Mega ohm di pasaran. Bagaimana cara nya agar teknisi tersebut resistor seri penggantinya agar didapat nilai yang sama.

Jawab:
Teknisi tersebut dapat menggunakan kombinasi 4 buah resistor 1Mega ohm secara seri karena,
Rseri= R1+R2+R3+R4
        = 1M ohm+1M ohm+1M ohm+1M ohm
        = 4M ohm

Rangkaian Paralel Resistor

Rangkaian paralel resistor adalah sebuah rangkaian yang terdiri dari dua atau beberapa resistor yang dirangkai secara berdere atau berbentuk paralel. Dengan rangkaian ini kita mendapat Resistor Pengganti yang kita inginkan. Perhitungan akan sedikit lebih rumit dari rangkaian seri, Adapun rumus dan rangkaian nya dapat kita lihat di bawah ini:

Gambar rangkaian paralel resistor

Rumus dari rangkaian paralel resistor adalah:
1/Rparalel= 1/R1+1/R2+1/R3+....1/R..

Dimana:
Rparalel = R total yang didapatkan dengan menjumlah resistor yang dirangkai secara seri.
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3

Contoh Kasus:
Seorang teknisi ingin menggunakan resistor 500 ohm pada suatu rangkaian akan tetapi dia tidak mempunyai resistor dengan nilai tersebut. Dia hanya mempunyai dua buah resistor dengan nilai 1000 ohm. Bagaimana caranya agar teknisi mendapat nilai tersebut?

Jawab:
Dia dapat merangkai dua buah resistor tadi dengan cara paralel. Perhitungan nya adalah:
1/Rparalel= 1/R1+1/R2
                = 1/1000+ 1/1000
                = 500 ohm

Yang harus diingat disini adalah nilai hambatan resistor akan bertambah jika kita menggunakan rangkaian seri dan akan berkurang jika kita menggunakan rangkaian paralel.
